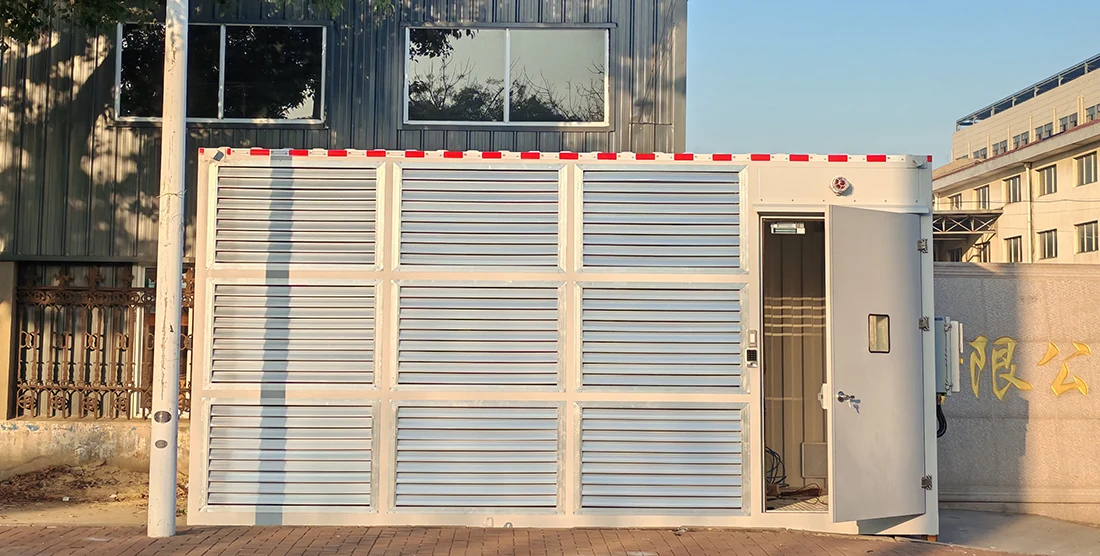

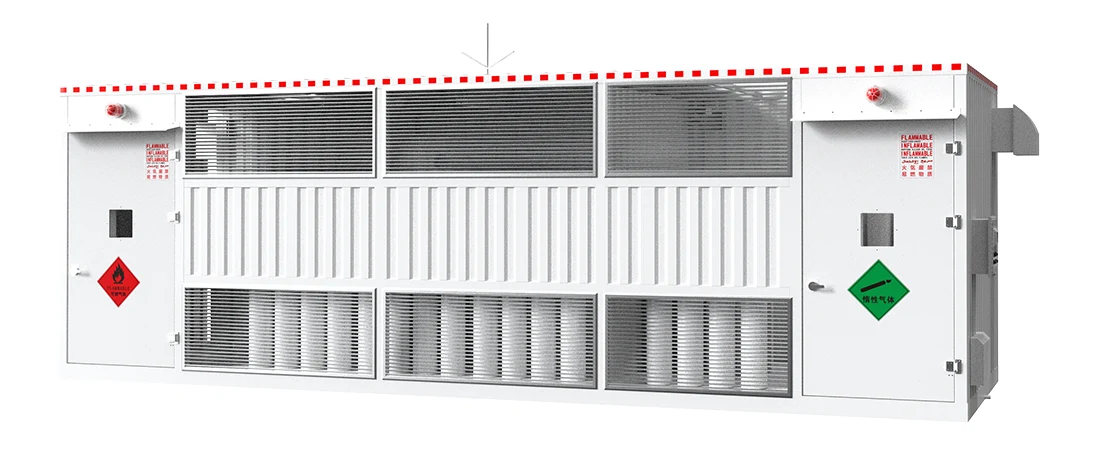

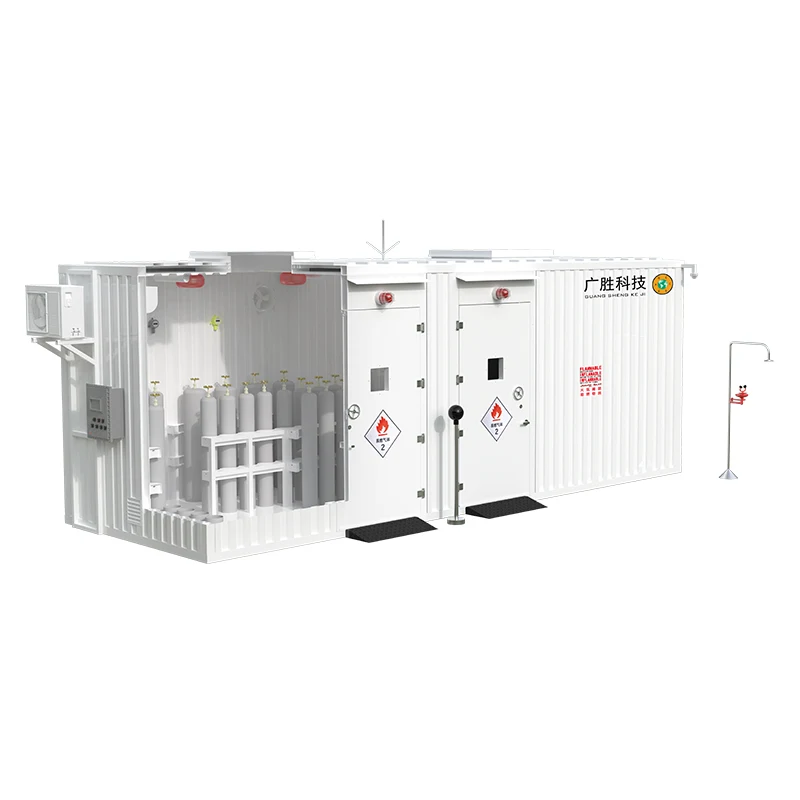

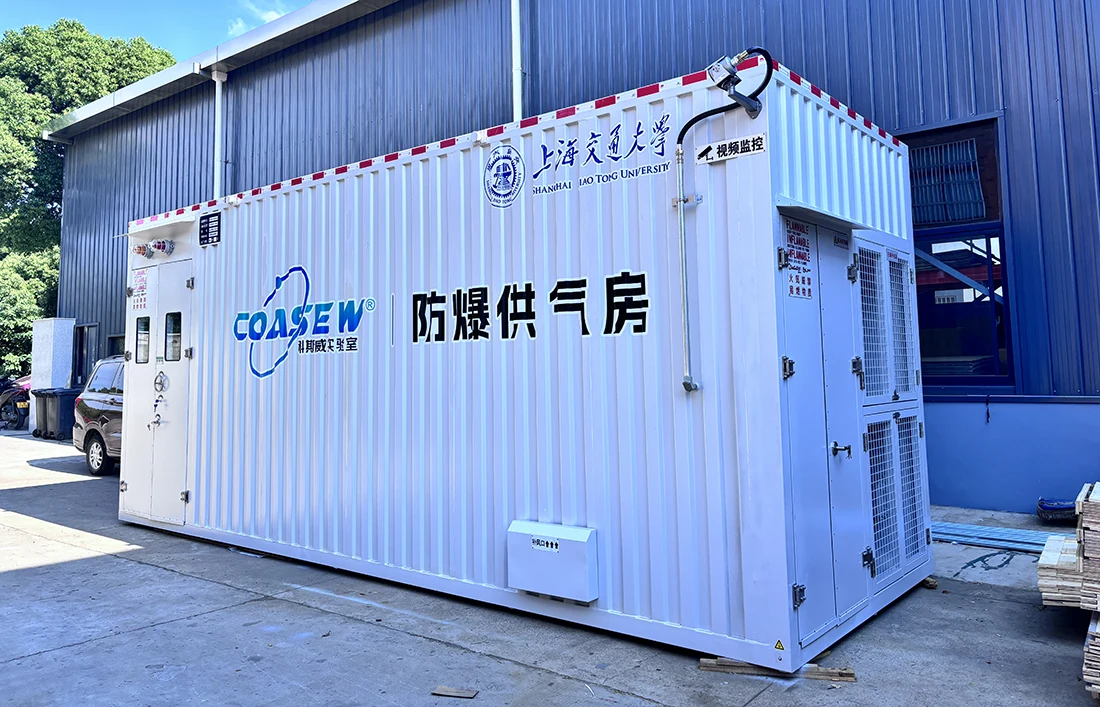

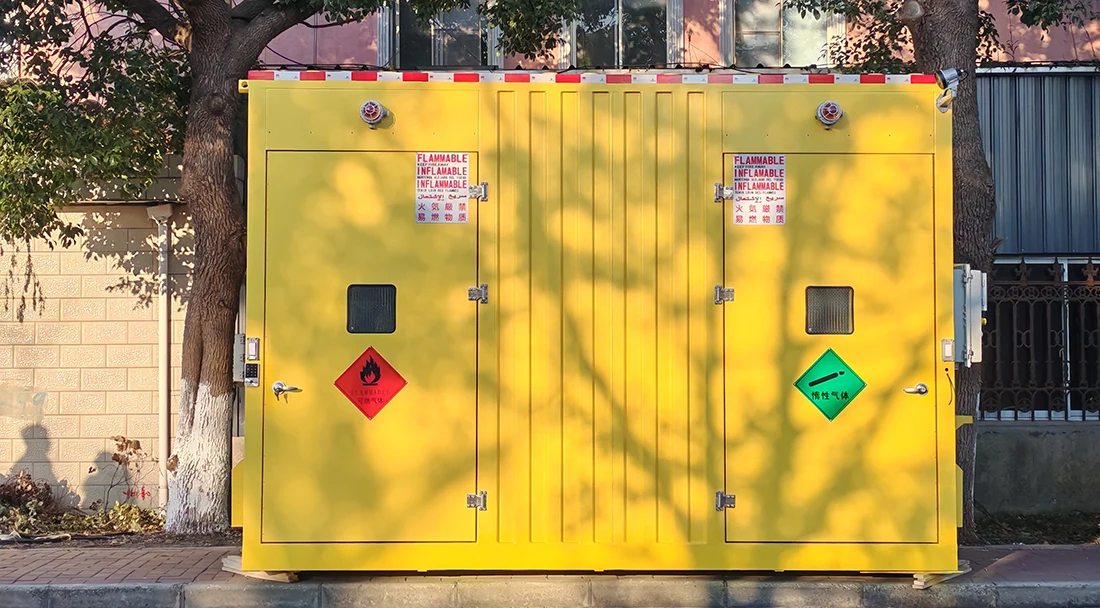

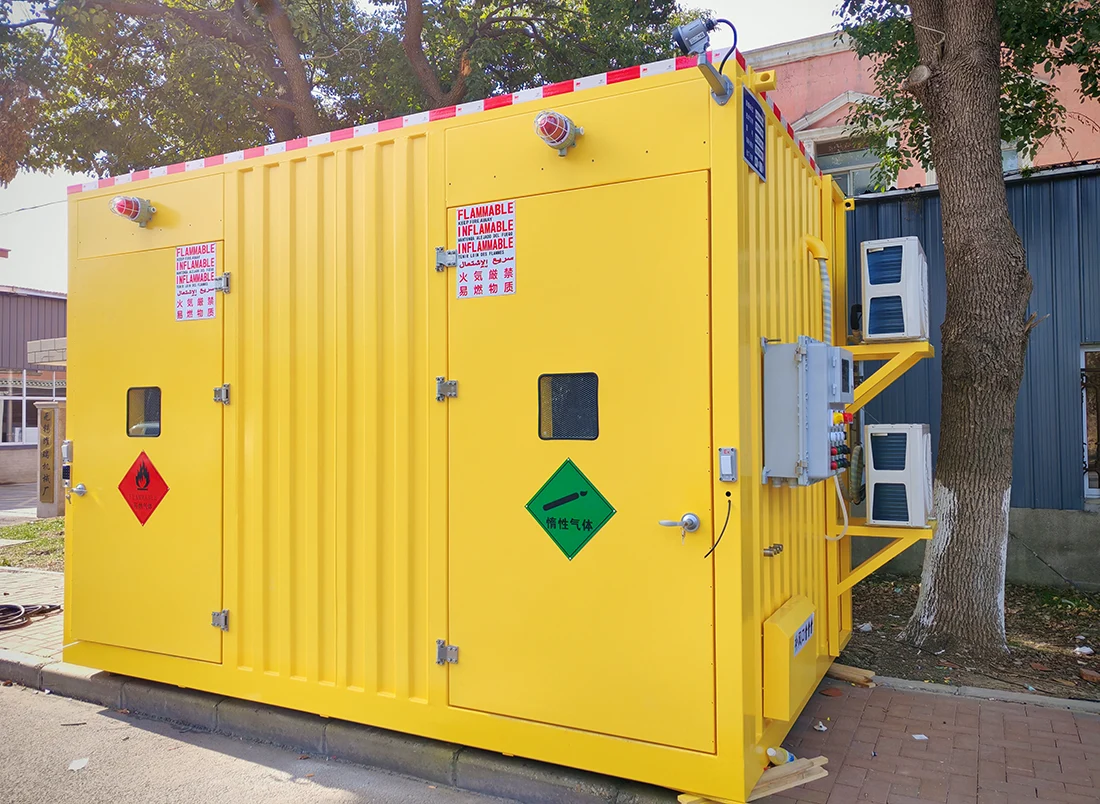

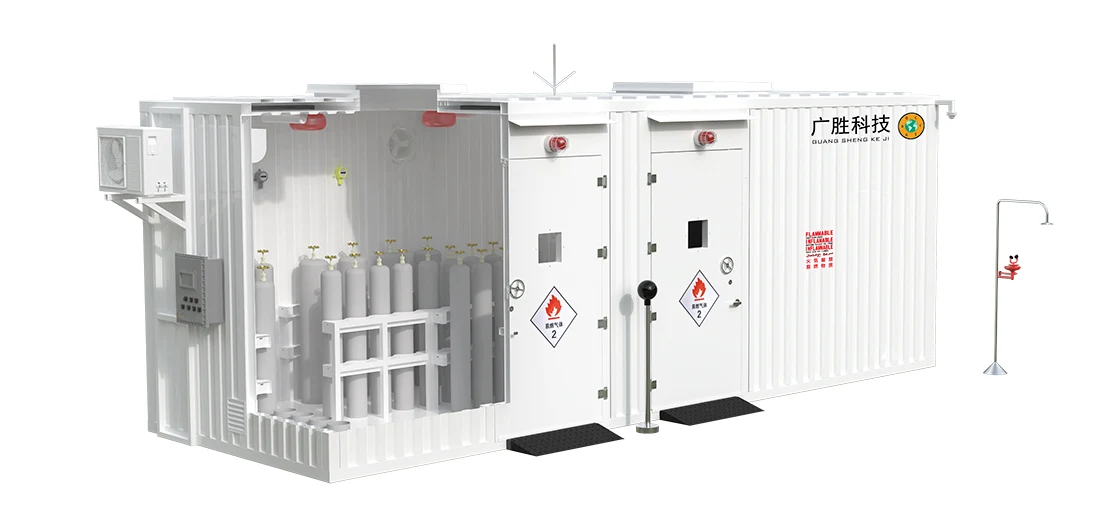

واک میں دھماکہ پروف گیس سلنڈر اسٹوریج کنٹینر گودام

سیریل نمبر

ساخت کا نام

فنکشن، پیرامیٹر کی تفصیل اور کنفیگریشن

1

کابینہ

کابینہ کا فریم بنیادی طور پر 2.0 ملی میٹر کورٹین اے سے بنا ہے۔ سٹیل کی پلیٹیں بیرونی کابینہ عمودی طور پر ایک اسٹیل فریم پر مشتمل ہے۔ نالیدار طرف - پینل اور آخر - پینل، اور افقی اور عمودی طور پر کوروگیٹڈ ٹاپ - پینل، جن میں سے سبھی کو کولڈ رولڈ اسٹیل سے دبایا جاتا ہے۔ پلیٹیں کابینہ کے پورے بیرونی حصے کو زنگ مخالف پینٹ سے اسپرے کیا گیا ہے، اندرونی دیواریں اینٹی سنکنرن پینٹ کے ساتھ لیپت ہیں، اور نیچے ہے پولیٹیٹرا فلوروتھیلین کے ساتھ اسپرے کیا جاتا ہے۔ پوری کابینہ میں مخالف سنکنرن ہے۔ صلاحیتیں
کابینہ کی اندرونی دیوار کلاس A فائر - پروف اور ہیٹ - انسولیٹنگ کا استعمال کرتی ہے۔ مواد، ≥150mm کی موصلیت کی پرت کی موٹائی کے ساتھ۔
دھماکے کی صورت میں، کابینہ کا اوپری حصہ دھماکے سے لیس ہوتا ہے۔ پینلز، 3 دھماکوں کے ساتھ - 1.1 * 1.1m سائز کے سوراخ کرنے والے سوراخ، اور دباؤ - امدادی علاقہ ≥0.11m²/m³ ہے۔ دباؤ - امدادی سطح کو ڈیزائن کیا گیا ہے۔ BGV B4 معیار کے مطابق۔ دھماکے کے کور - venting پینل ڈھیلے طریقے سے مقررہ زنجیروں کے ساتھ نصب ہیں اور خود بخود گر جائیں گے۔ دباؤ سے نجات کے بعد واپس۔ دھماکے - وینٹنگ پینلز سے لیس ہیں۔ بارش اور برف باری سے بچنے کے لیے برف کی چھتیں۔ دھماکہ - venting دباؤ ہے 580 ایم پی اے
کابینہ کا دروازہ واحد یا جامع مواد سے بنا ہے جس کے افعال اس طرح کے ہیں۔ جیسے آگ - ثبوت، بجلی - ثبوت، مخالف - جامد، مخالف - سنکنرن، اور غیر --.چنگاری یہ اندرونی آگ - فائٹنگ پش - بار لاک سے لیس ہے۔ جب دروازہ کھولنے کے لیے پش بار کا استعمال کیا جاتا ہے، تو یہ 100-ڈیسیبل کو متحرک کرے گا۔ منسلک الارم کے لیے الارم کی آواز۔ آگ اور مختلف ہنگامی حالات کی صورت میں، یہ اس بات کو یقینی بناتا ہے کہ کابینہ کے اندر لوگوں کی ایک بڑی تعداد تیزی سے اور محفوظ طریقے سے فرار. دروازہ انخلاء کی سمت میں کھلتا ہے اور اسے کھولا جا سکتا ہے۔ اندر سے

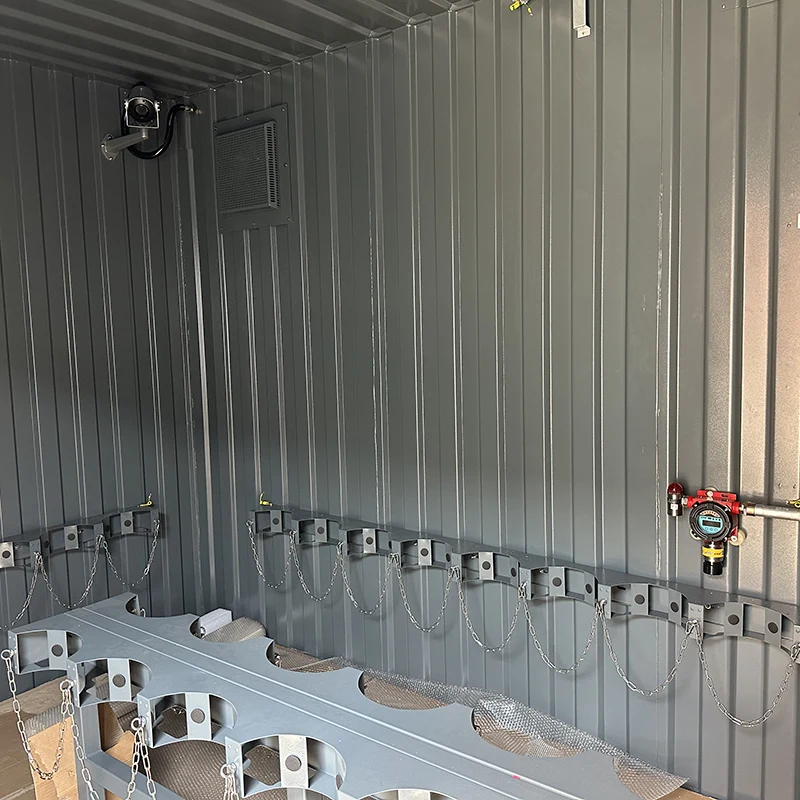

گیس کو ٹھیک کرنے کے لیے کابینہ کے اندر گیس سلنڈر فکسنگ بریکٹ موجود ہیں۔ سلنڈر

2

ذہین کنٹرول سسٹم

2.1 کنٹرول سسٹم 7 انچ فل سے لیس ہے۔ - رنگین اسکرین، جو مختلف پیرامیٹرز کی حیثیت کو حقیقی طور پر ظاہر کر سکتی ہے۔ وقت
2.2 پورے سامان کو مرکزی طور پر مائکرو کمپیوٹر سسٹم کے ذریعے کنٹرول کیا جاتا ہے۔ گاہک کے مقرر کردہ پیرامیٹرز کے مطابق کمپیوٹر سسٹم خود بخود اور حقیقی وقت ہر سینسر کے پیرامیٹرز کا پتہ لگاتا ہے، اور افعال کو کنٹرول کرتا ہے جیسے رسائی کنٹرول، لائٹنگ، ابتدائی وارننگ اور الارم، اور درجہ حرارت کنٹرول.
2.3 ممکنہ خطرے کی صورت میں، کنٹرول سسٹم ایک قابل سماعت کو چالو کرے گا۔ اور بصری الارم۔ الارم کی آواز 85 ڈیسیبل سے اوپر ہے، جو طویل عرصے تک فراہم کرتی ہے۔ فاصلے کی ابتدائی وارننگ

3

اندرونی اسٹوریج سسٹم

اندرونی اسٹوریج سسٹم
3.1 گیس سلنڈر فکسنگ بریکٹ: 45 سیٹ

4

وینٹیلیشن اور ایگزاسٹ سسٹم

وینٹیلیشن اور ایگزاسٹ سسٹم 4 وینٹیلیشن پر مشتمل ہے۔ لوور اور وینٹیلیشن کئی گنا.
4.1 وینٹیلیشن لوور کابینہ کے اندر نصب کیے گئے ہیں، اور کیڑے اور چوہا - ہوا لینے کے لیے لوورز کے اندر پروف جال لگائے جاتے ہیں۔

5

درجہ حرارت کنٹرول سسٹم

درجہ حرارت کنٹرول سسٹم مکمل پر مشتمل ہے اندرونی - دیوار کی آگ - ثبوت اور حرارت - موصلیت کی پرت اور 3 دھماکہ - ثبوت ایئر کنڈیشنر
5.1 A 50 ملی میٹر - موٹی کلاس A فائر - پروف اور ہیٹ - انسولیٹنگ پرت آن ہے اندرونی درجہ حرارت کو زیادہ گرم ہونے سے روکنے کے لیے کابینہ کی اندرونی دیوار جب سورج کی روشنی کا سامنا کرنا پڑتا ہے۔

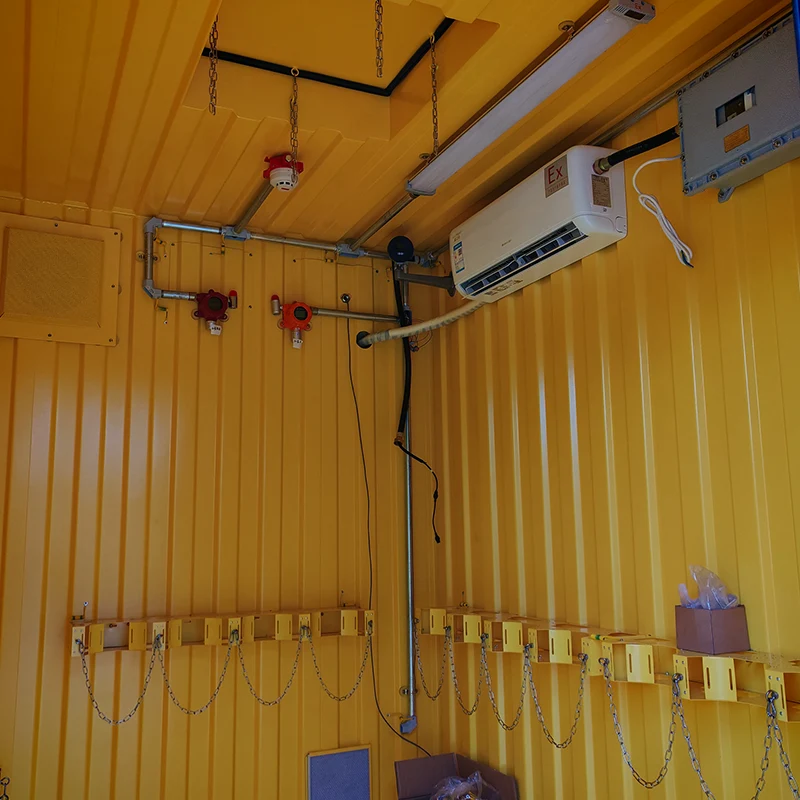

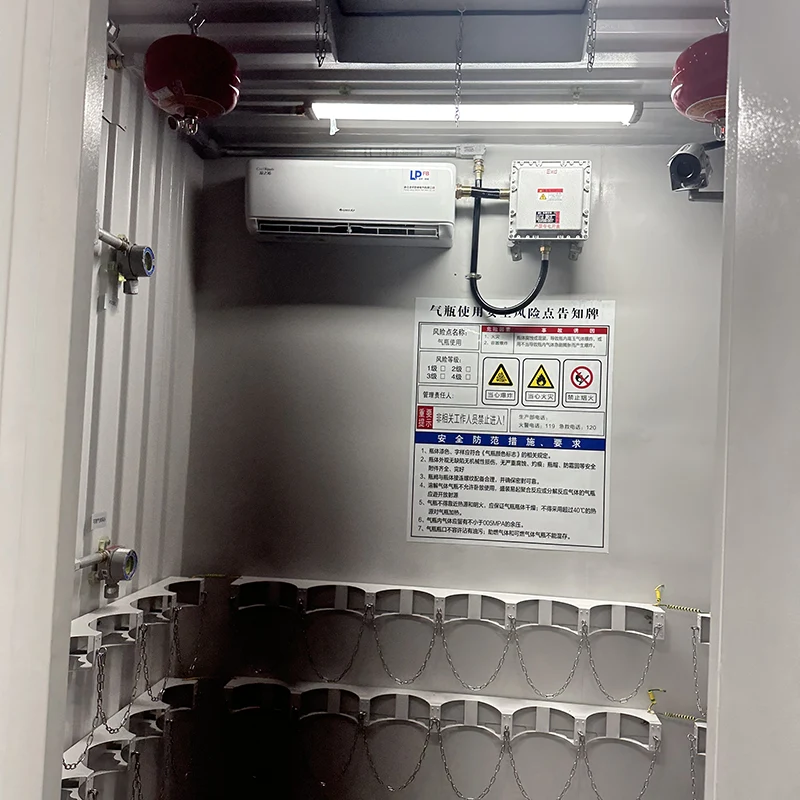

5.2 دھماکہ - پروف ایئر کنڈیشنر کیبنٹ کے اندر نصب ہیں۔ جب کمرے کا درجہ حرارت بہت زیادہ ہو تو اندرونی درجہ حرارت کو مؤثر طریقے سے کم کریں۔ اعلی
5.3 دھماکے کے لیے تقاضے - پروف اسپلٹ - ٹائپ ایئر کنڈیشنر (ونڈو یونٹس سختی سے ممنوع ہیں، مخالف کمپن اور شور - کمی درکار ہیں):
شرح شدہ وولٹیج: 220V 50Hz
کولنگ/ہیٹنگ کے لیے ریٹیڈ کرنٹ: 10.7/16.5A
پنروک درجہ بندی: 1P * 4
شور (انڈور / آؤٹ ڈور): 40/59dB

6

دھماکہ پروف پاور سپلائی سسٹم

دھماکہ پروف پاور سپلائی سسٹم 1 پر مشتمل ہے۔ دھماکہ - پروف ڈسٹری بیوشن باکس، 3 دھماکہ - پروف لائٹس، اور 3 دھماکہ پروف ایمرجنسی لائٹس۔
6.1 مین کنٹرول ڈسٹری بیوشن باکس کا شیل ایلومینیم کھوٹ سے بنا ہے۔ اور epoxy رال کے ساتھ لیپت.
6.2 اندرونی روشنی میں دھماکے کا استعمال ہوتا ہے - پروف فلوروسینٹ لیمپ، اور دھماکے سے باہر نکلنے پر پروف ایمرجنسی لائٹس نصب ہیں۔
6.3 اندرونی درجہ حرارت سینسر، ایئر کنڈیشنر، اور آتش گیر گیس تمام سینسر دھماکہ پروف خصوصیات کے ساتھ ڈیزائن کیے گئے ہیں۔
6.4 اندرونی سرکٹ کی وائرنگ دھماکے کے ثبوت کے مطابق سیٹ کی گئی ہے۔ ضروریات

7

آگ بجھانے اور بجھانے کا نظام

7.1 خودکار آگ کے تین سیٹ - بجھانا آلات کابینہ کے اندر سب سے اوپر نصب کیے جاتے ہیں. جب آگ درجہ حرارت میں اضافہ، آگ میں خشک پاؤڈر ایجنٹ - بجھانے والا آلہ ہے آگ سے لڑنے کے لیے نائٹروجن کے عمل کے تحت نوزل سے نکالا جاتا ہے۔ دی آگ بجھانے والے آلے میں تیز آگ بجھانے کی خصوصیات ہوتی ہیں۔ رفتار اور محفوظ استعمال.

8

الیکٹروسٹیٹک پروٹیکشن ڈیوائس

8.1 انسانی جسم کے الیکٹرو اسٹاٹک ریلیز کالم پر سیٹ ہے۔ کابینہ کا دروازہ، جو کابینہ کے مرکزی حصے سے جڑا ہوا ہے۔ عملہ اپنے جسم پر جامد چارج خارج کرنے کے لیے داخل ہونے سے پہلے اسے چھو سکتے ہیں۔ electrostatic خطرات کو روکنے کے لئے.
8.2 مین پر ایک آزاد بجلی اور سرج محافظ نصب ہے۔ الیکٹرو اسٹاٹک خطرات کو روکنے کے لیے پاور سپلائی ایکسیس پوائنٹ۔
8.3 الیکٹرو سٹیٹک ریلیز سسٹم تین 2500 * 50 * 5 ملی میٹر زاویہ پر مشتمل ہے استری کو براہ راست زمین میں داخل کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ کابینہ کی جامد ہے۔ بجلی 4Ω سے کم ہے۔

9

ویڈیو سرویلنس سسٹم

9.1 ایک دھماکہ - پروف ویڈیو سرویلنس کیمرہ ہے۔ الٹرا ہائی ڈیفینیشن 960P ریزولوشن کے ساتھ ہر کیبنٹ کے اندر نصب ہے۔ اور رات کے وقت اورکت نگرانی کی تقریب.
9.2 ایک الٹرا ہائی ڈیفینیشن 960p پیریفرل سرویلنس کیمرہ ہے۔ باہر نصب.
9.3 ایک RJ45 نیٹ ورک پورٹ اسکول کے مین سے تعلق کے لیے مخصوص ہے۔ نگرانی کے نظام.
9.4 ویڈیو سرویلنس سسٹم میں اسٹوریج اور میموری فنکشن ہوتا ہے، جو ایک ماہ سے زیادہ مانیٹرنگ ڈیٹا ریکارڈ کر سکتا ہے اور اس پر دیکھا جا سکتا ہے۔ کسی بھی وقت موبائل فون اور کمپیوٹر۔

10

ریموٹ مانیٹرنگ سسٹم

10.1 نمی کے اشارے والے آلے میں سے ہر ایک کا ایک سیٹ، a درجہ حرارت محسوس کرنے والا آلہ، ایک آتش گیر گیس کی نگرانی کرنے والا آلہ، اور کیبنٹ کے اندر ایک سموک ڈیٹیکٹر نصب کیا گیا ہے، جس میں LED آن سائٹ ڈیٹا ہے۔ کابینہ کے اندرونی ماحول کی نگرانی کے لیے ڈسپلے فنکشن۔
10.2 ہر سینسنگ ڈیوائس حقیقی وقت میں کابینہ کے اندر کی نگرانی کر سکتی ہے۔ دن میں 24 گھنٹے۔ جب اشارے سیٹ حفاظتی اقدار تک پہنچ جاتے ہیں تو کنٹرول نظام ذہانت سے ضائع کرنے کے مختلف اقدامات اور الارم پر عمل کرے گا۔
10.3 جب پیرامیٹر کے اشارے سیٹ اقدار تک پہنچ جاتے ہیں تو نگرانی سسٹم صارف کو مطلع کرنے اور یاد دلانے کے لیے ایک ٹیکسٹ میسج بھیجے گا۔

11

ہنگامی فرار

11.1 ایمرجنسی لائٹنگ لیمپ اور سیفٹی ایگزٹ اہلکاروں کی سہولت کے لیے کابینہ کے دروازے کے اوپر اشارے لگائے گئے ہیں۔ ہنگامی حالت میں انخلاء.

12

ایمرجنسی آئی واش اور شاور

12.1 شاور کی اونچائی 2100mm ± 20mm ہے، اور آئی واش کی اونچائی 1030mm ± 20mm ہے۔
12.2 آئی واش اور شاور SU304 سٹینلیس سٹیل کا مشترکہ ڈھانچہ استعمال کرتے ہیں، جو پانی کے دباؤ کو برداشت کر سکتا ہے> 5kg/cm²۔
12.3 یہ کابینہ کے دروازے کے باہر ایک طرف نصب ہے اور اس تک پہنچا جا سکتا ہے۔ ایمرجنسی میں 5S کے اندر۔

پروڈکٹ ماڈل

پروڈکٹ کے پیرامیٹرز

GS-GCW

مین کابینہ کے طول و عرض (لمبائی، چوڑائی، اونچائی)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

یہ ہو سکتا ہے۔ اپنی مرضی کے مطابق

(مجموعی طور پر ڈبل لیئر باکس کا ڈھانچہ 2.0 نالیدار چادروں سے بنا)

دھماکہ - ثبوت ایئر کنڈیشنر

طاقت: 1.5KW (بشمول ایئر کنڈیشنر ریموٹ کنٹرول)۔ اس بات کو یقینی بناتا ہے کہ کابینہ کے اندر درجہ حرارت اعلی کے دوران محفوظ درجہ حرارت سے نیچے رہتا ہے۔ - گرمیوں کا درجہ حرارت۔

لوورز

لمبائی: 260 ملی میٹر؛ اونچائی: 280 ملی میٹر

دھماکہ - ثبوت پرستار

طاقت: 0.18 کلو واٹ؛ ہوا کا حجم: وینٹیلیشن اور ہوا کے لیے 2280m³/h تبادلہ

پنکھے کا احاطہ + فلٹر باکس

لیس فلٹرنگ کے مقاصد کے لیے چالو کاربن فلٹر کپاس کے ساتھ

ٹائمر (دھماکے کے لیے کنٹرول - پروف پنکھے کا سوئچ)

ڈسپلے سکرین

مانیٹر نگرانی کی ویڈیوز کے لیے

دھماکہ - پروف کیمرہ

میں استعمال ہوتا ہے۔ ڈسپلے اسکرین کے ساتھ مل کر

حفاظت تالا

اثر - مزاحم دروازے کا تالا

گیس ارتکاز الارم سسٹم

کے قابل آن سائٹ اور ریموٹ الارم

بجلی چھڑی

کے لیے بجلی کی حفاظت

گول دھماکہ پروف لیمپ

طاقت: 40W; دھماکہ پروف لائٹنگ

ایمرجنسی سامان کی کابینہ

پر مشتمل ہے: پورٹ ایبل آگ بجھانے والے آلات، آگ سے بچنے والے کمبل، فرار کے ماسک وغیرہ۔

خشک - پاؤڈر آگ بجھانے والے

کے لیے ہنگامی بیک اپ

آگ - مزاحم کمبل

کے لیے ہنگامی بیک اپ

فرار ماسک

کے لیے ہنگامی بیک اپ

معطل آگ بجھانے والے آلات

خود بخود چالو کیا جاتا ہے جب درجہ حرارت 68 ° C تک پہنچ جاتا ہے، جس کی گنجائش 4 کلوگرام ہے۔ آگ سے لڑنے کی تقریب

ٹھیک کرنا فریم

سٹینلیس - 40L/50L گیس سلنڈروں کے لیے موزوں سٹیل کی زنجیریں۔

مخالف - پرچی ریمپ

سے بنا مخالف پرچی اور آسان ہینڈلنگ کے لئے چیکر پلیٹیں

بارش پناہ گاہ

کے لیے بارش کے خلاف حفاظت

دھماکہ - پروف ڈسٹری بیوشن باکس

پوری الیکٹریکل باکس اعلی معیار کی اسٹیل پلیٹوں سے بنا ہے اور اس میں بہترین آگ ہے۔ - روک تھام کی کارکردگی۔ مین پاور سوئچ اور فین کنٹرولر ہیں۔ باکس کے اندر نصب.

جامد گراؤنڈنگ وائر

مخالف کے لیے جامد مقاصد

پاور کی ہڈی + ٹی + گول ٹیوب

برقی آلات کی بجلی کی تاریں، تین طرفہ کہنی کی تاریں، کیبل - گول ترتیب دینا ٹیوبیں، اور ہکس

صارف معلوماتی بیگ

صارف دستی، مطابقت کا سرٹیفکیٹ، وارنٹی کارڈ، سامان کی فہرست، اور مختلف سرٹیفیکیشن

حفاظت نشانیاں

کے لیے انتباہ اور یاد دہانی کے مقاصد
