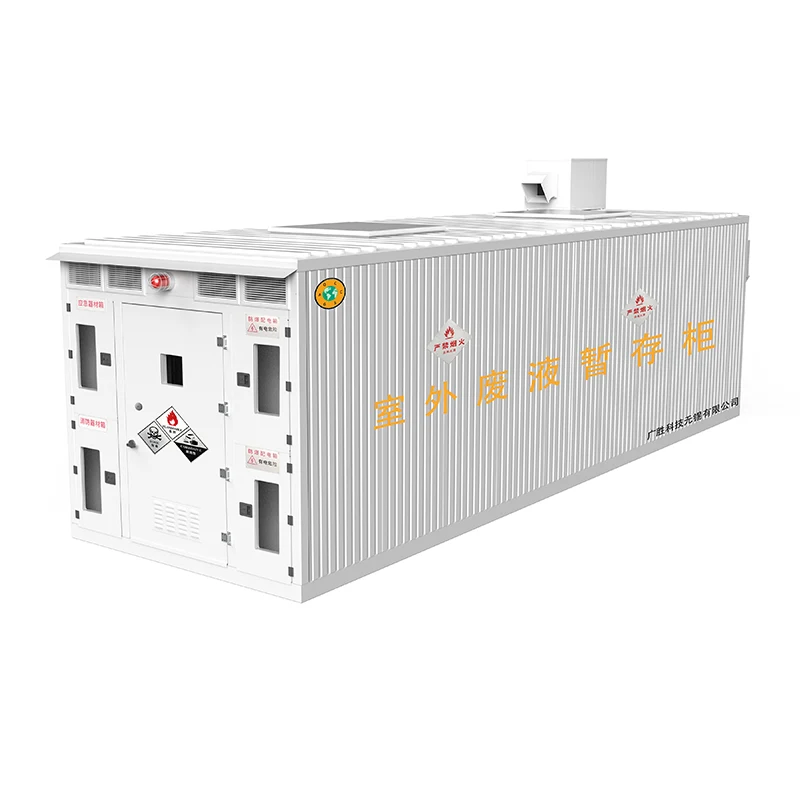

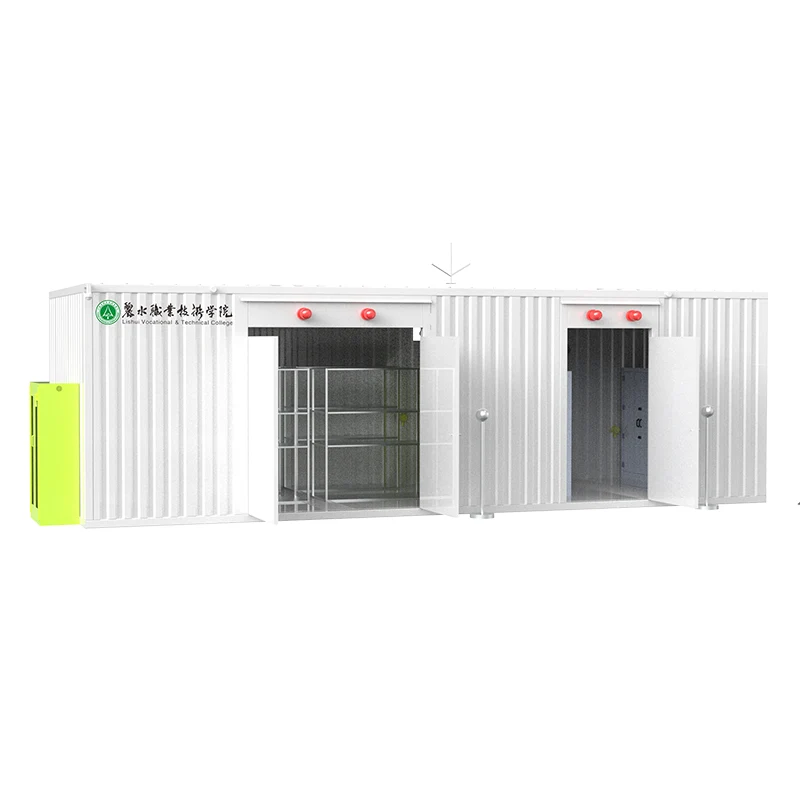

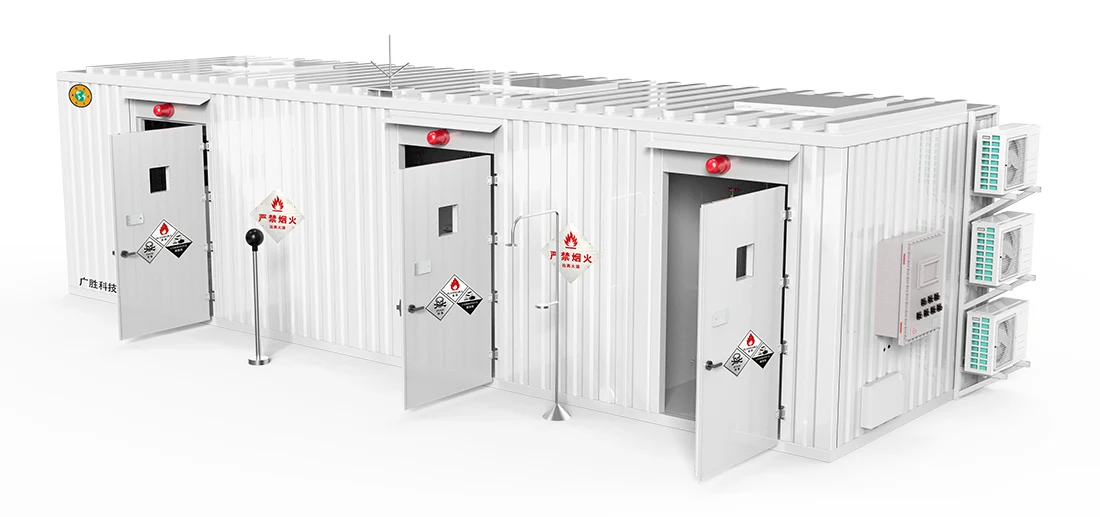

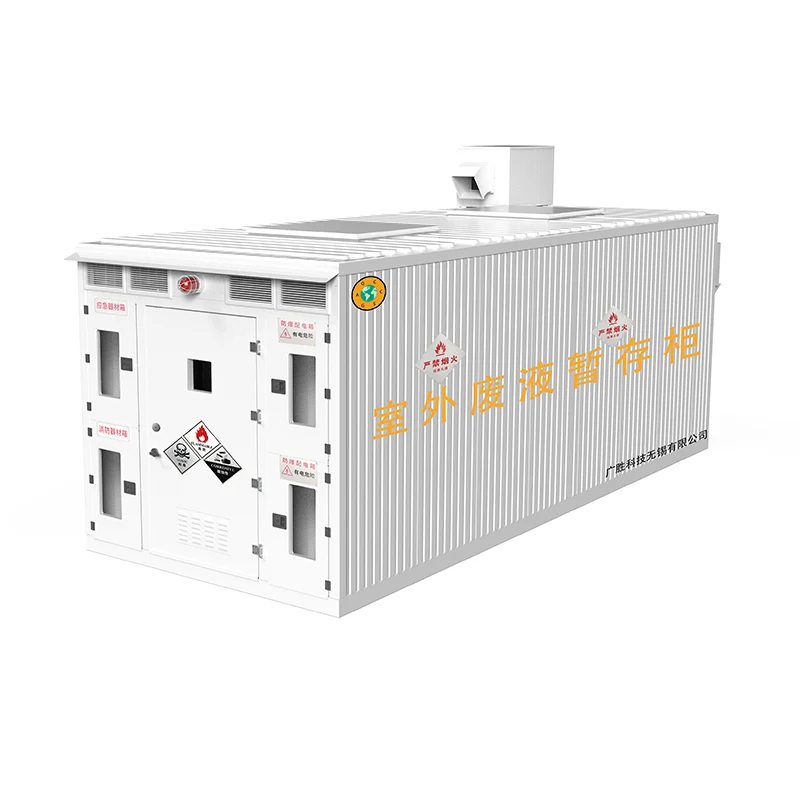

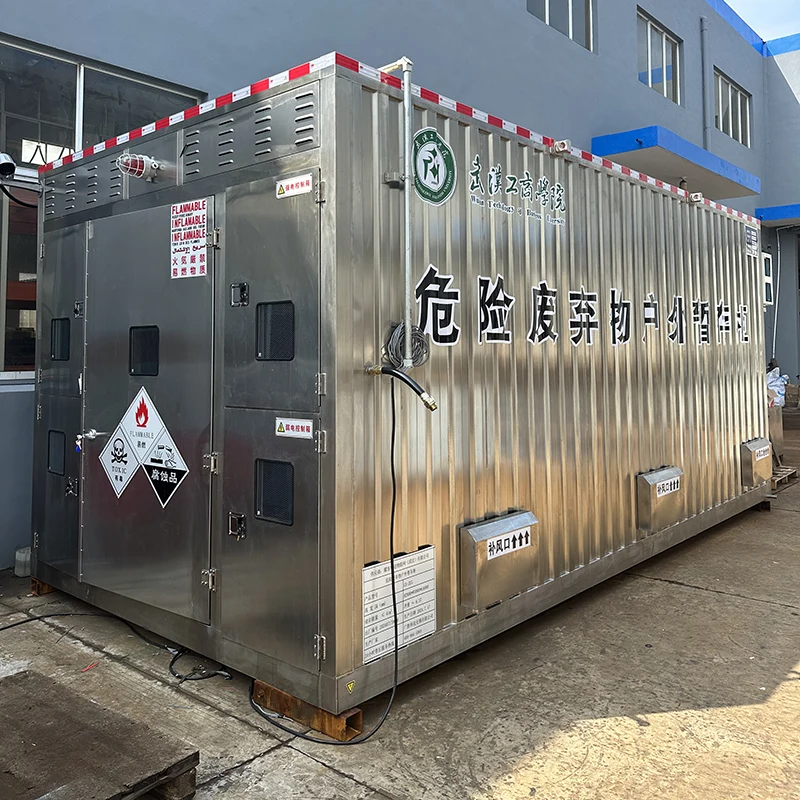

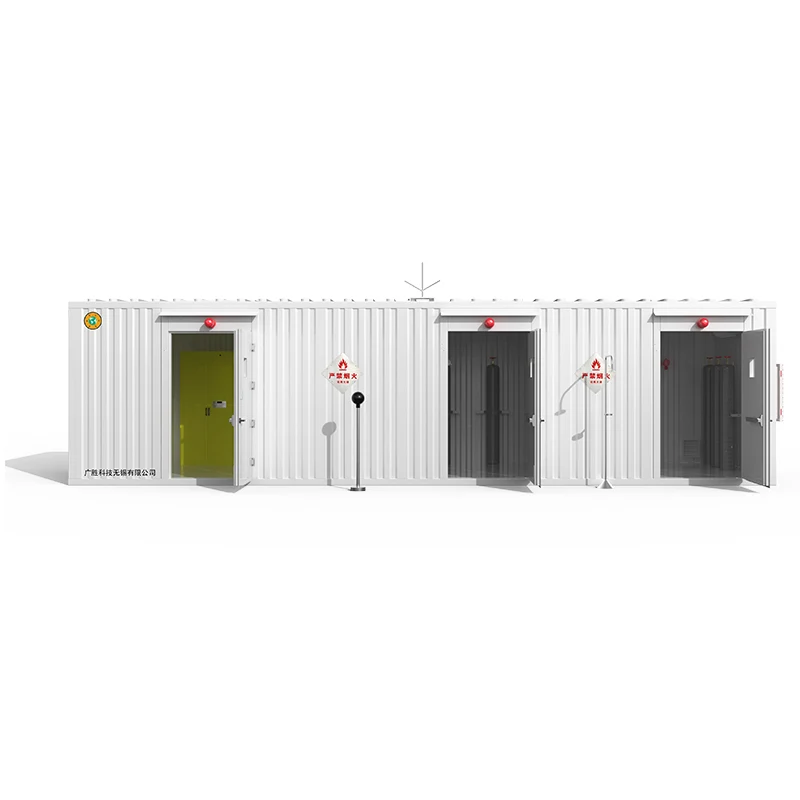

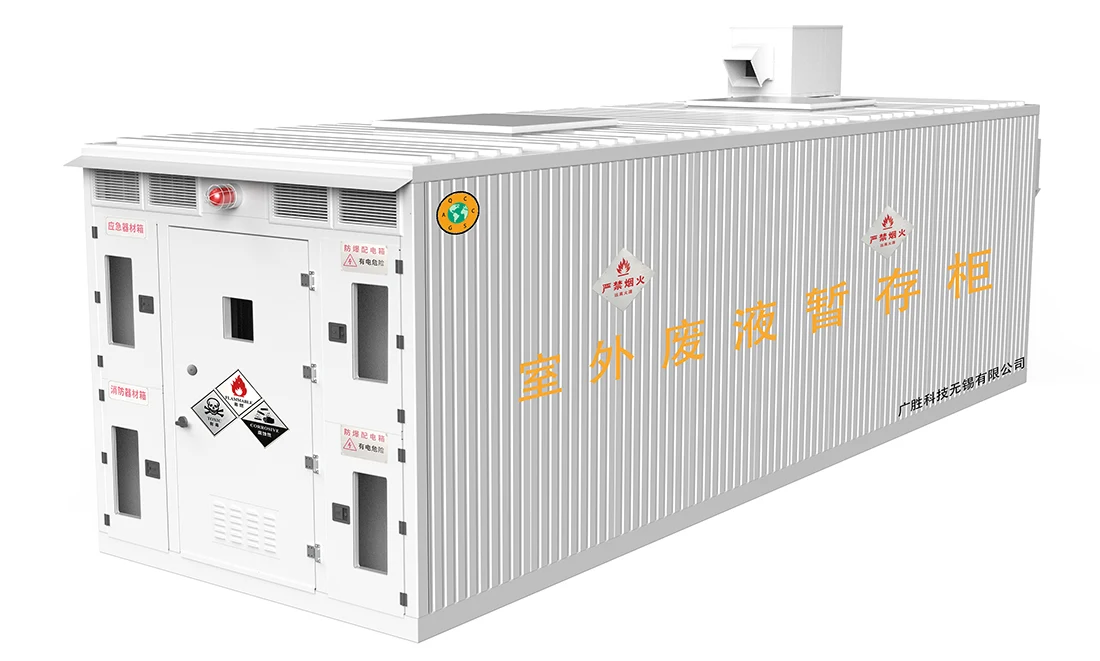

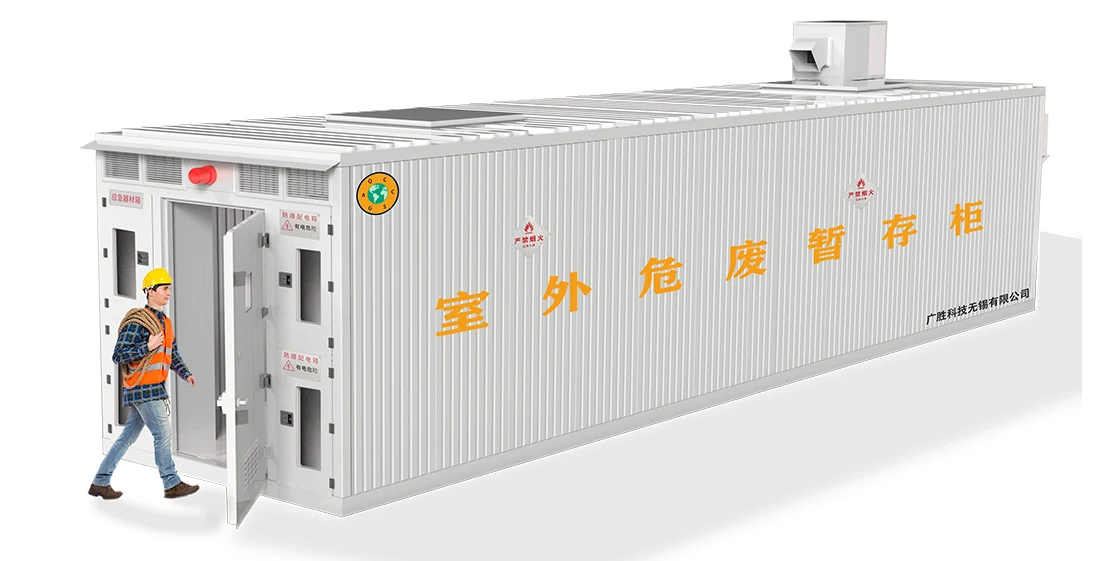

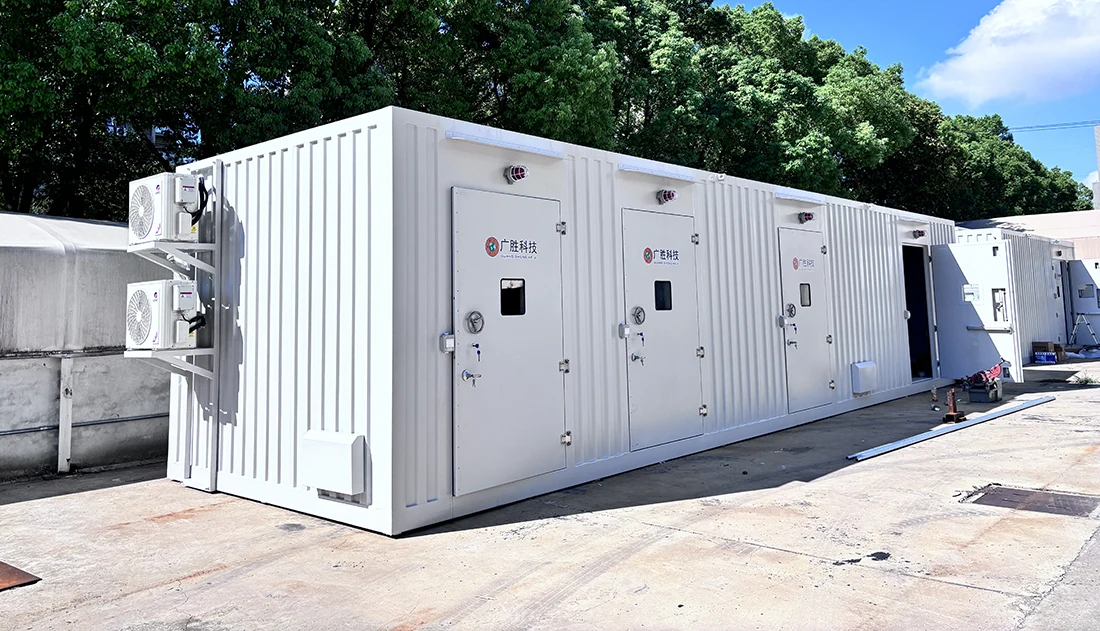

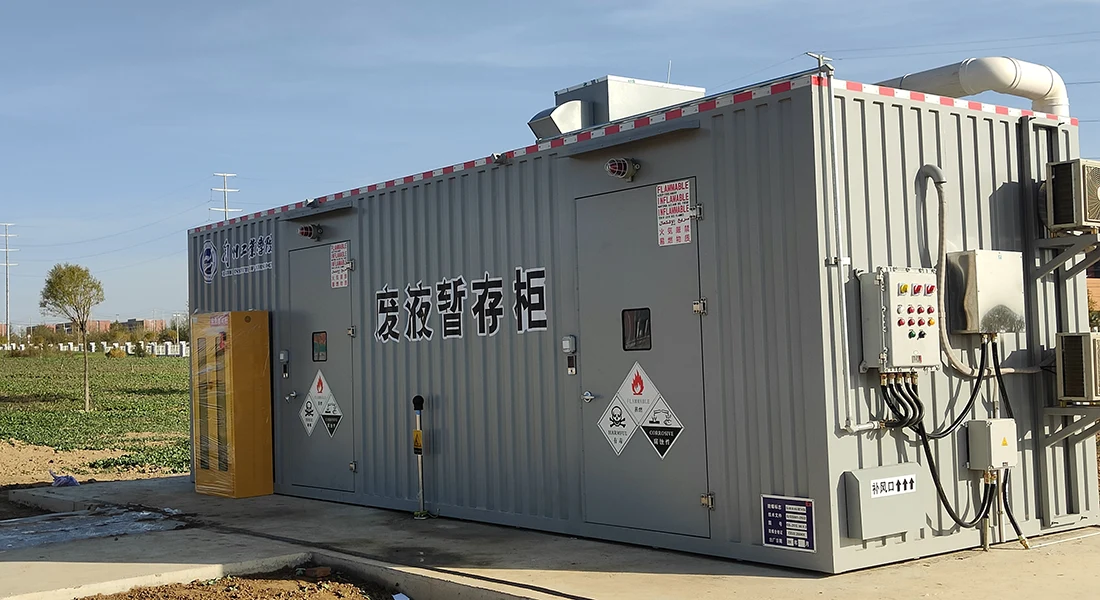

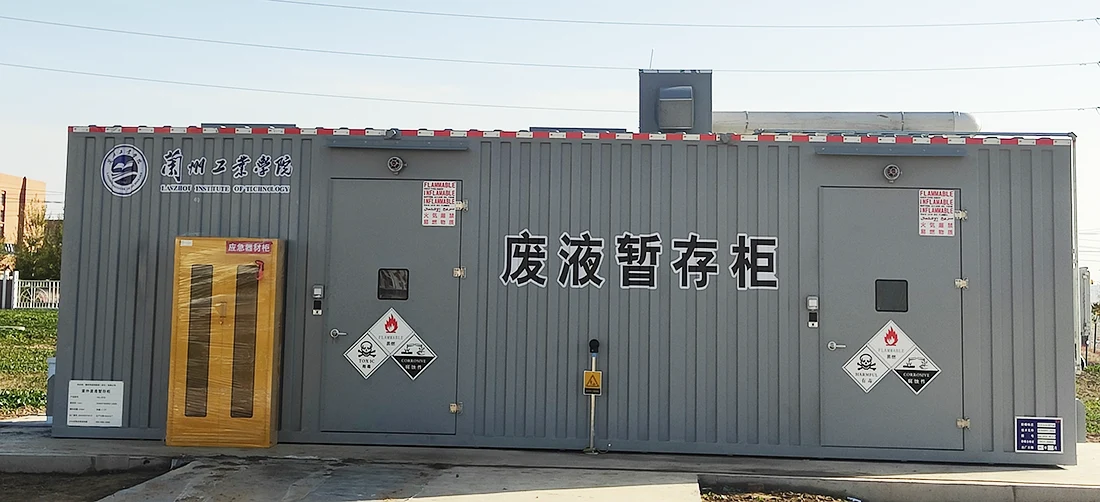

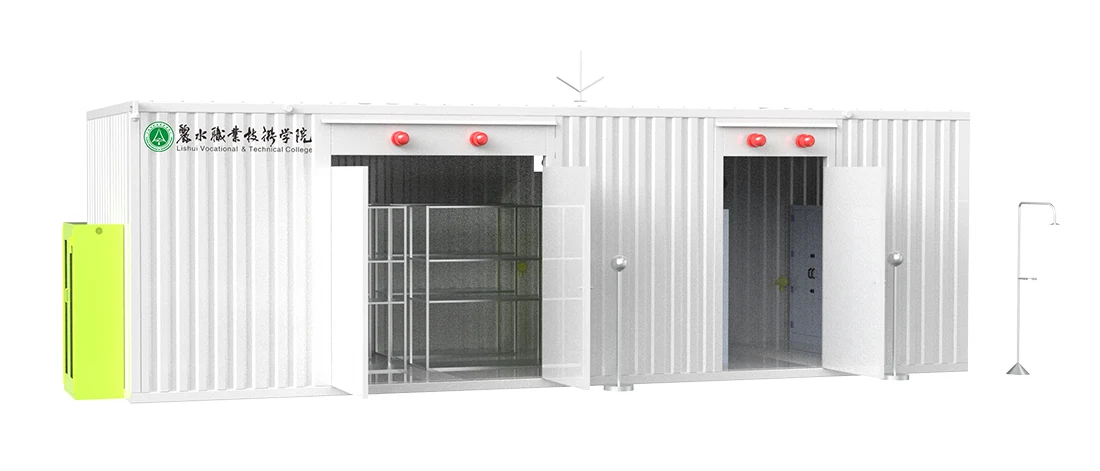

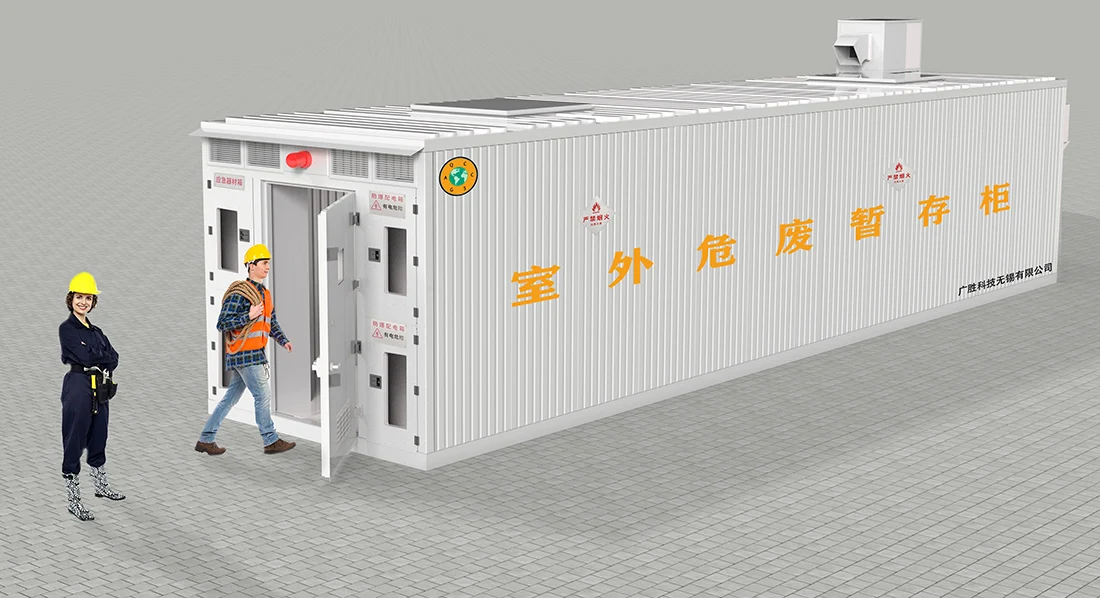

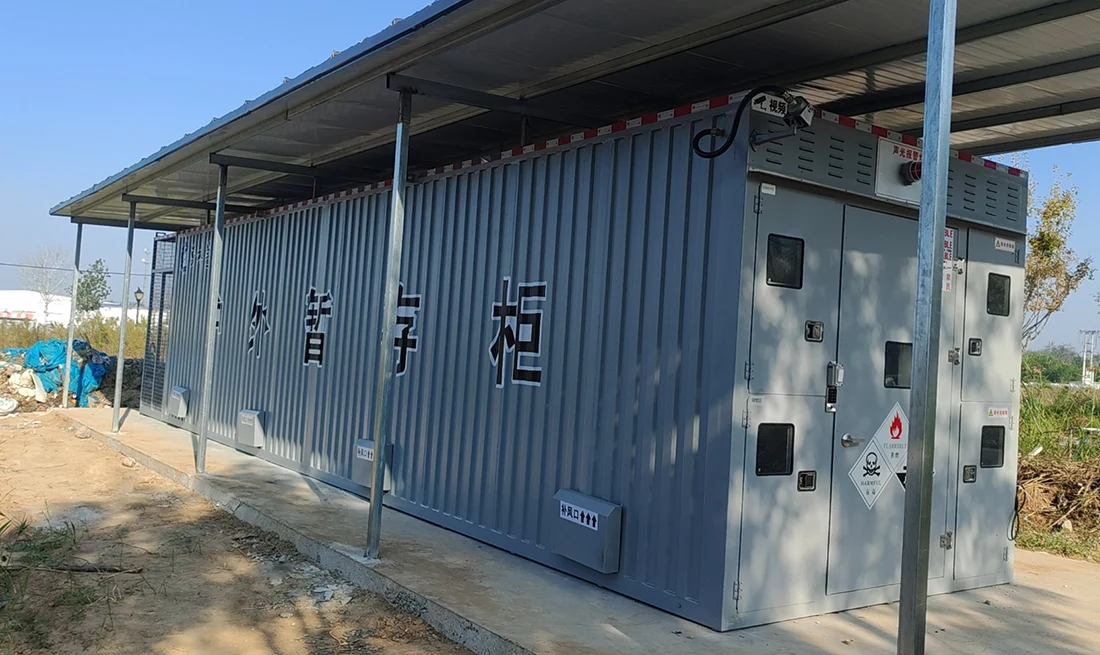

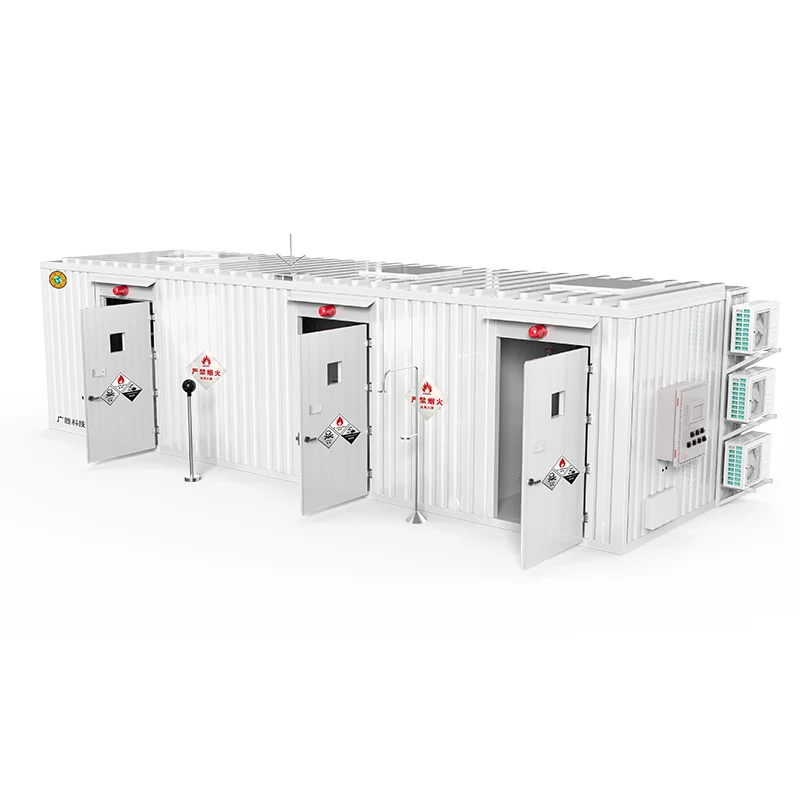

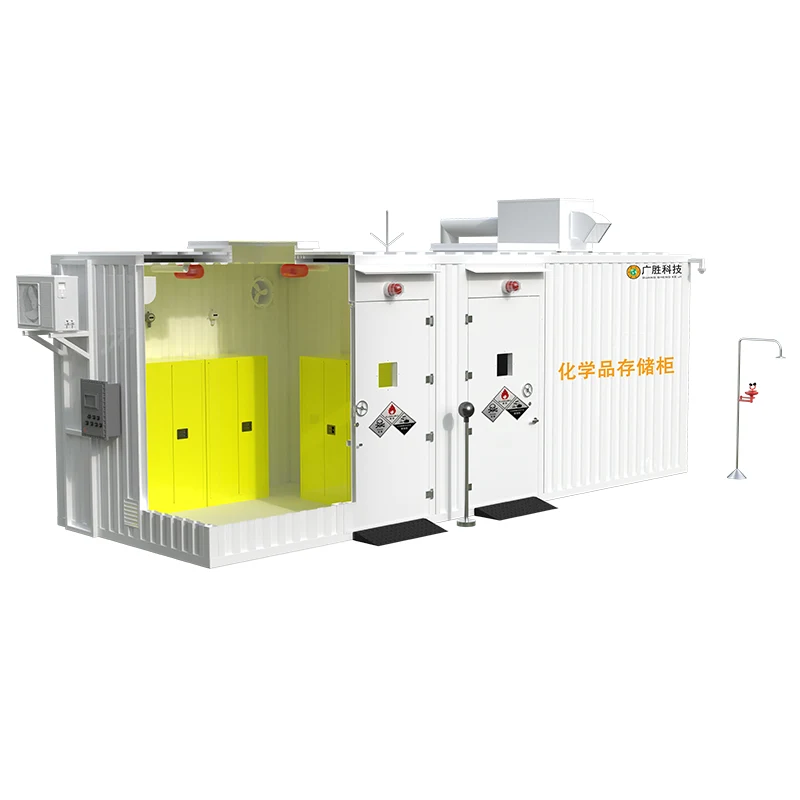

واک میں دھماکہ پروف خطرناک فضلہ کنٹینر گودام

سیریل نمبر

ساخت نام

فنکشن، پیرامیٹر کی تفصیل اور ترتیب

1

کابینہ

کابینہ کا فریم بنیادی طور پر بنایا گیا ہے۔ 2.0 ملی میٹر کورٹین اے اسٹیل پلیٹوں کا۔ بیرونی کابینہ ایک سٹیل فریم پر مشتمل ہے، عمودی طور پر نالیدار طرف - پینل اور آخر - پینل، اور افقی طور پر اور عمودی طور پر نالیدار اوپر - پینل، جن میں سے سبھی ٹھنڈے سے دبائے جاتے ہیں - رولڈ سٹیل پلیٹیں. کابینہ کے پورے بیرونی حصے پر اینٹی اسپرے کیا جاتا ہے۔ - مورچا پینٹ، اندرونی دیواروں کو اینٹی سنکنرن پینٹ کے ساتھ لیپت کیا جاتا ہے، اور نیچے پولیٹیٹرا فلوروتھیلین کے ساتھ اسپرے کیا جاتا ہے۔ پوری کابینہ میں مخالف ہے۔ سنکنرن کی صلاحیتیں.
کابینہ کی اندرونی دیوار کلاس A فائر - پروف اور ہیٹ - انسولیٹنگ کا استعمال کرتی ہے۔ مواد، ≥80mm کی موصلیت کی پرت کی موٹائی کے ساتھ۔
دھماکے کی صورت میں، کابینہ کا اوپری حصہ دھماکے سے لیس ہوتا ہے۔ پینلز، 2 دھماکوں کے ساتھ - 1.1*1.1m سائز کے سوراخ کرنے والے سوراخ اور دباؤ - امدادی علاقہ ≥0.11m²/m³ ہے۔ دباؤ - امدادی سطح کو ڈیزائن کیا گیا ہے۔ BGV B4 معیار کے مطابق۔ دھماکے کے کور - venting پینل ڈھیلے طریقے سے مقررہ زنجیروں کے ساتھ نصب ہیں اور خود بخود گر جائیں گے۔ دباؤ سے نجات کے بعد واپس۔ دھماکے - وینٹنگ پینلز سے لیس ہیں۔ بارش اور برف باری سے بچنے کے لیے برف کی چھتیں۔ دھماکہ - venting دباؤ ہے 580 ایم پی اے
کابینہ کا دروازہ واحد یا جامع مواد سے بنا ہے جس کے افعال اس طرح کے ہیں۔ جیسے آگ - ثبوت، بجلی - ثبوت، مخالف - جامد، مخالف - سنکنرن، اور غیر --.چنگاری یہ اندرونی آگ - فائٹنگ پش - بار لاک سے لیس ہے۔ جب دروازہ کھولنے کے لیے پش بار کا استعمال کیا جاتا ہے، تو یہ 100-ڈیسیبل کو متحرک کرے گا۔ منسلک الارم کے لیے الارم کی آواز۔ آگ اور مختلف ہنگامی حالات کی صورت میں، یہ اس بات کو یقینی بناتا ہے کہ کابینہ کے اندر لوگوں کی ایک بڑی تعداد تیزی سے اور محفوظ طریقے سے فرار. دروازہ انخلاء کی سمت میں کھلتا ہے اور اسے کھولا جا سکتا ہے۔ اندر سے

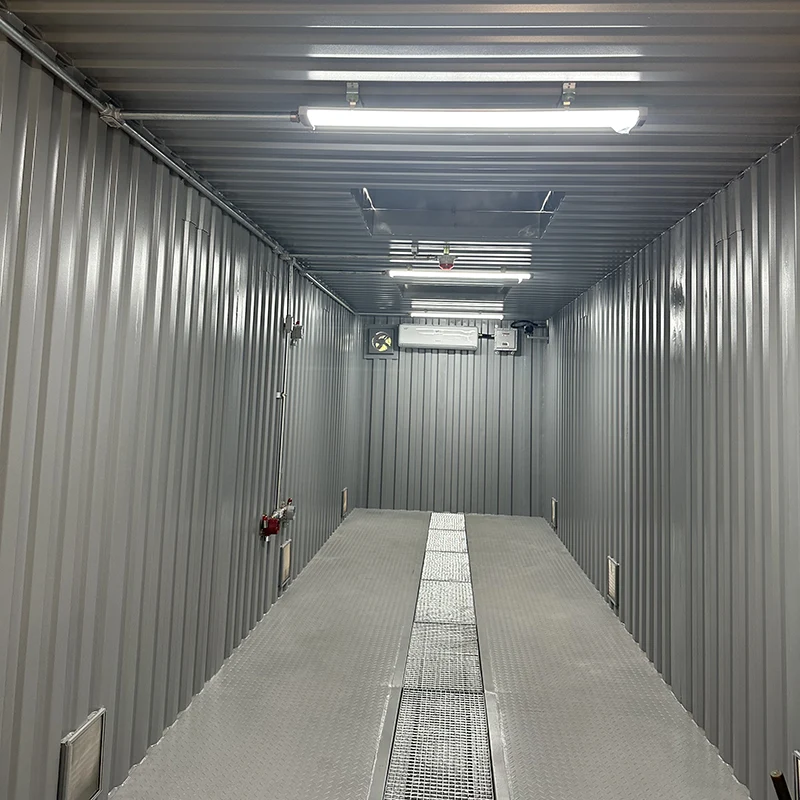

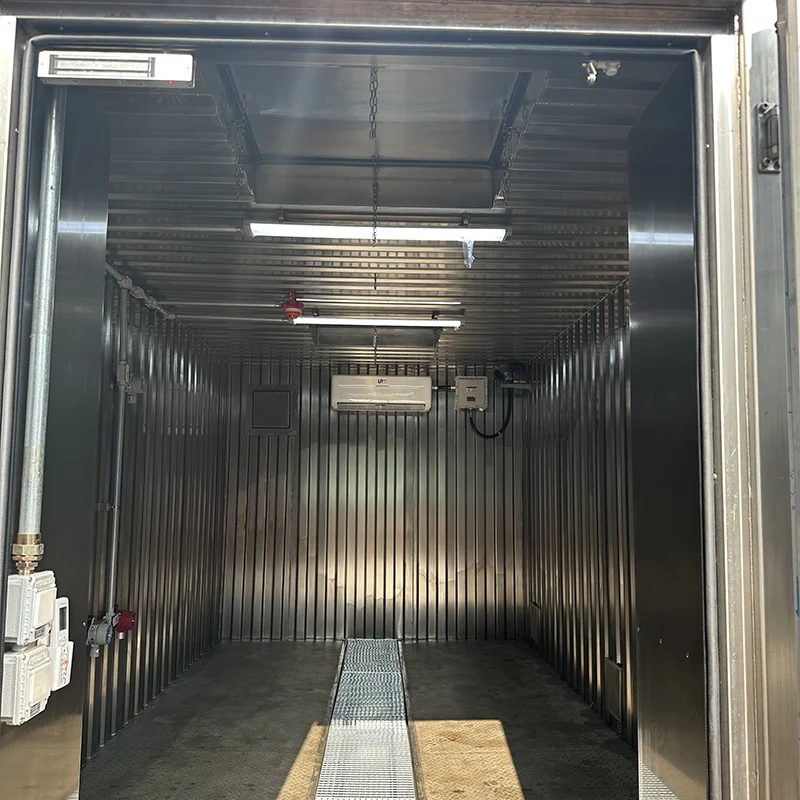

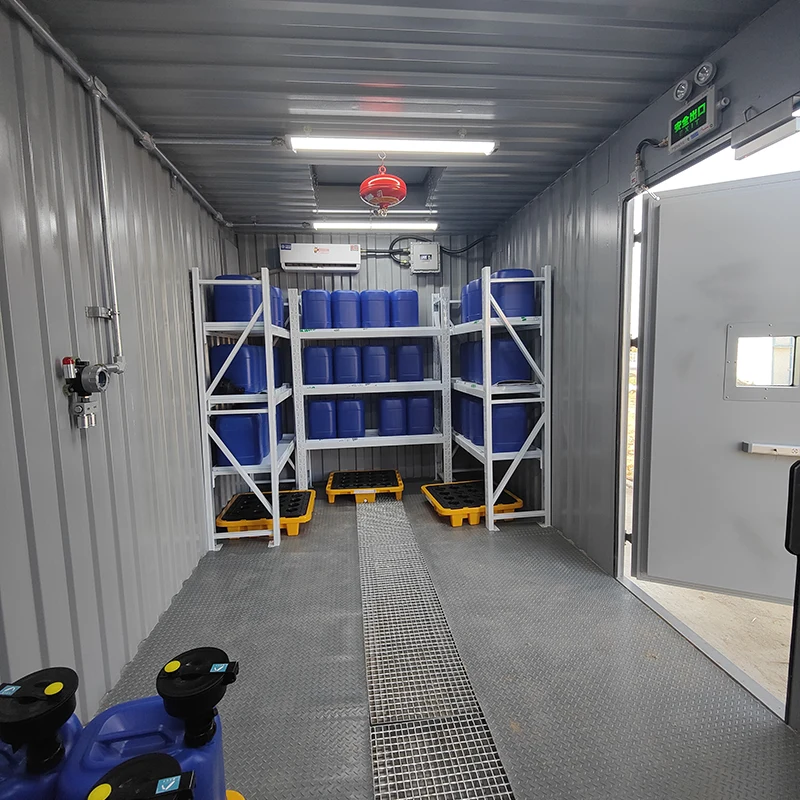

کابینہ کے اندرونی حصے کو علاقوں میں تقسیم کیا جائے۔ ایک ہے آپریٹرز کے لیے متعلقہ حفاظتی تیاریوں کے لیے آپریشن روم اسٹوریج ایریا میں داخل ہونے سے پہلے۔ آتش گیر اور دھماکہ خیز مواد کا ذخیرہ موجود ہے۔ کابینہ کے اندر کیبنٹ، اور اسٹوریج کے مقامات کو معقول طور پر تقسیم کیا گیا ہے۔ تقسیم شدہ اسٹوریج کے لئے مختلف ذخیرہ شدہ اشیاء کے مطابق.

2

ذہین کنٹرول سسٹم

2.1 کنٹرول سسٹم لیس ہے۔ 7 انچ کی مکمل رنگین اسکرین کے ساتھ، جو مختلف حالتوں کو ظاہر کر سکتی ہے۔ حقیقی وقت میں پیرامیٹرز۔
2.2 پورے سامان کو مرکزی طور پر مائکرو کمپیوٹر سسٹم کے ذریعے کنٹرول کیا جاتا ہے۔ گاہک کے مقرر کردہ پیرامیٹرز کے مطابق کمپیوٹر سسٹم خود بخود اور حقیقی وقت ہر سینسر کے پیرامیٹرز کا پتہ لگاتا ہے، اور افعال کو کنٹرول کرتا ہے جیسے رسائی کنٹرول، لائٹنگ، ابتدائی وارننگ اور الارم، اور درجہ حرارت کنٹرول.
2.3 ممکنہ خطرے کی صورت میں، کنٹرول سسٹم ایک قابل سماعت کو چالو کرے گا۔ اور بصری الارم۔ الارم کی آواز 85 ڈیسیبل سے اوپر ہے، جو طویل عرصے تک فراہم کرتی ہے۔ فاصلے کی ابتدائی وارننگ

3

اندرونی اسٹوریج سسٹم

اندرونی اسٹوریج سسٹم

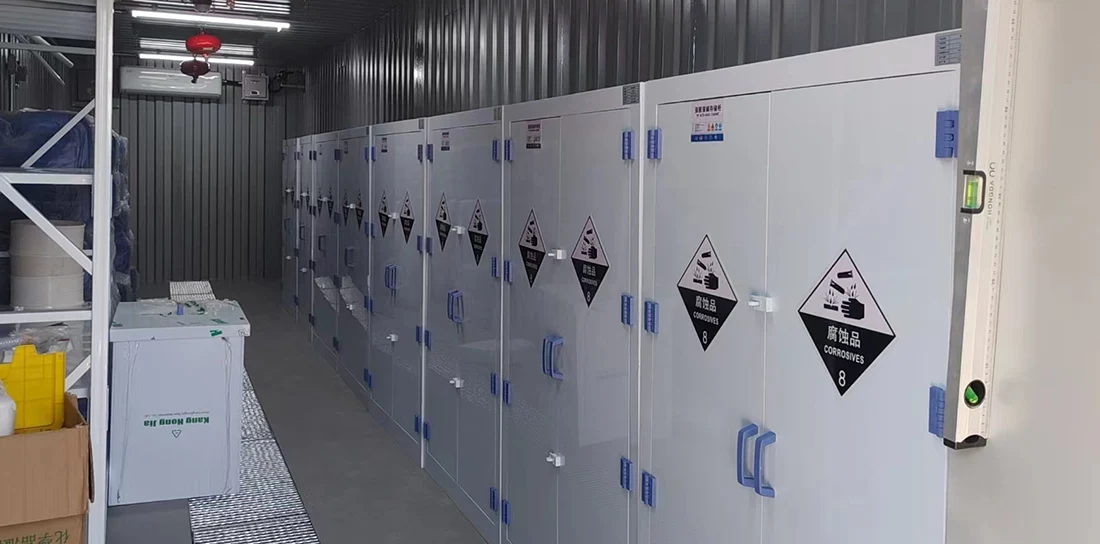

3.1 آتش گیر اور دھماکہ خیز اسٹوریج کیبنٹ: 1 سیٹ
① تفصیلات: H1650W1090D460mm
3.2 زہریلا اور مؤثر اسٹوریج کیبنٹ: 1 سیٹ
① تفصیلات: H1650W1090D460mm

4

وینٹیلیشن اور ایگزاسٹ سسٹم

وینٹیلیشن اور ایگزاسٹ سسٹم 4 وینٹیلیشن لوورز اور وینٹیلیشن کئی گنا پر مشتمل ہے۔
4.1 وینٹیلیشن لوور کابینہ کے اندر نصب کیے گئے ہیں، اور کیڑے اور چوہا - ہوا لینے کے لیے لوورز کے اندر پروف جال لگائے جاتے ہیں۔

5

ایگزاسٹ گیس پیوریفیکیشن سسٹم

5.1 طہارت کا نظام 1 پلازما پیوریفائر، کنکشن کئی گنا، وغیرہ پر مشتمل ہے۔
5.2 ایگزاسٹ گیس صاف کرنے کا نظام کابینہ سے آزاد ہونا چاہیے۔ اور آسان دیکھ بھال کے لیے پائپ لائنوں کے ذریعے کابینہ سے منسلک ہے۔ یہ بھی آپریشن کے دوران شور، کمپن اور اہلکاروں کو پہنچنے والے نقصان کو کم کرنے میں مدد کرتا ہے۔
5.3 صاف کرنے کے بعد ایگزاسٹ گیس "انٹیگریٹڈ ایمیشن" کو پورا کرتی ہے۔ فضائی آلودگی کا معیار (GB16297)"۔
5.4 پلازما پیوریفائر کے لیے تقاضے:
پروسیسنگ ہوا کا حجم: 5000M³/h؛ توانائی کی کھپت: 400W

6

درجہ حرارت کنٹرول سسٹم

درجہ حرارت کنٹرول سسٹم ایک مکمل - اندرونی - دیوار کی آگ - ثبوت اور حرارت - موصل پرت پر مشتمل ہے۔ اور 1 دھماکہ - پروف ایئر کنڈیشنر۔
6.1 A 50 ملی میٹر - موٹی کلاس A فائر - پروف اور ہیٹ - انسولیٹنگ لیئر آن ہے اندرونی درجہ حرارت کو روکنے کے لئے کابینہ کی اندرونی دیوار سورج کی روشنی کے سامنے آنے پر زیادہ گرمی۔
6.2 ایک دھماکہ پروف ایئر کنڈیشنر کیبنٹ کے اندر نصب ہے۔ جب کمرے کا درجہ حرارت بہت زیادہ ہو تو اندرونی درجہ حرارت کو مؤثر طریقے سے کم کریں۔ اعلی
6.3 دھماکے کے لیے تقاضے - پروف اسپلٹ - ٹائپ ایئر کنڈیشنر (ونڈو یونٹس سختی سے ممنوع ہیں، مخالف کمپن اور شور - کمی درکار ہیں):
شرح شدہ وولٹیج: 220V 50Hz
کولنگ/ہیٹنگ کے لیے ریٹیڈ کرنٹ: 10.7/16.5A
واٹر پروف درجہ بندی: 1P*4
شور (انڈور / آؤٹ ڈور): 40/59dB

7

دھماکہ پروف پاور سپلائی سسٹم

دھماکہ - ثبوت بجلی کی فراہمی سسٹم پر مشتمل ہے 1 دھماکہ - پروف ڈسٹری بیوشن باکس، 2 دھماکہ - ثبوت لائٹس، اور 1 دھماکہ - پروف ایمرجنسی لائٹ۔
7.1 مین کنٹرول ڈسٹری بیوشن باکس کا شیل ایلومینیم کھوٹ سے بنا ہے۔ اور epoxy رال کے ساتھ لیپت.
7.2 اندرونی روشنی میں دھماکے کا استعمال ہوتا ہے - پروف فلوروسینٹ لیمپ، اور ایک دھماکے سے باہر نکلنے پر پروف ایمرجنسی لائٹ لگائی گئی ہے۔
7.3 اندرونی درجہ حرارت سینسر، ایئر کنڈیشنر، اور آتش گیر گیس تمام سینسر دھماکہ پروف خصوصیات کے ساتھ ڈیزائن کیے گئے ہیں۔
7.4 اندرونی سرکٹ کی وائرنگ دھماکے کے ثبوت کے مطابق سیٹ کی گئی ہے۔ ضروریات

8

کیمیکل لیکیج ریکوری سسٹم

8.1 مربوط رساو کا نظام کابینہ کے اندر کل حجم کا 15 فیصد ہو سکتا ہے۔

9

آگ - لڑنا اور بجھانا سسٹم

9.1 خودکار آگ کے دو سیٹ بجھانے والے آلات کابینہ کے اندر سب سے اوپر نصب ہیں۔ جب آگ کا درجہ حرارت بڑھتا ہے، آگ میں خشک پاؤڈر ایجنٹ - بجھانا آگ کے لیے نائٹروجن کے عمل کے تحت آلے کو نوزل سے نکالا جاتا ہے۔ لڑائی آگ بجھانے والے آلے میں تیز رفتار خصوصیات ہیں۔ آگ بجھانے کی رفتار اور محفوظ استعمال۔
9.2 چار 2 کلو گرام ہاتھ - پھینکی گئی آگ - بجھانے والے آلات اندر موجود ہیں کابینہ، جسے دستی طور پر آگ کے لیے پھینکا جا سکتا ہے - ایک میں لڑائی ہنگامی

10

ذاتی حفاظتی سامان

10.1 ایمبیڈڈ پرسنل حفاظتی سامان کا باکس خصوصی حفاظتی کے 2 سیٹوں سے لیس ہے۔ لباس، خصوصی حفاظتی ماسک کے 2 سیٹ، حفاظتی دستانے کے 2 جوڑے، 2 حفاظتی شیشے اور دیگر ذاتی حفاظتی سامان کے جوڑے۔
10.2 اس میں رساو جذب پیڈ کا 1 سیٹ، 10 ٹکڑے ادسورپشن کپاس، اور دیگر ادسورپشن سپلائیز کے 2 سیٹ۔

11

الیکٹروسٹیٹک پروٹیکشن ڈیوائس

11.1 ایک انسانی جسم الیکٹرو اسٹاٹک ریلیز کالم کابینہ کے دروازے پر سیٹ کیا گیا ہے، جو مین سے جڑا ہوا ہے۔ کابینہ کا جسم. عملہ ڈسچارج کرنے کے لیے داخل ہونے سے پہلے اسے چھو سکتا ہے۔ الیکٹرو اسٹاٹک خطرات کو روکنے کے لیے ان کے جسموں پر جامد چارج۔
11.2 مین پر ایک آزاد بجلی اور سرج محافظ نصب ہے۔ الیکٹرو اسٹاٹک خطرات کو روکنے کے لیے پاور سپلائی ایکسیس پوائنٹ۔
11.3 الیکٹرو اسٹاٹک ریلیز سسٹم تین 2500505 ملی میٹر پر مشتمل ہے۔ زاویہ بیڑی کو براہ راست زمین میں داخل کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ کابینہ کی ہے۔ جامد بجلی 4Ω سے کم ہے۔

12

ویڈیو سرویلنس سسٹم

12.1 ایک دھماکہ - پروف ویڈیو نگرانی کیمرہ کابینہ کے اندر نصب ہے جس میں انتہائی اعلیٰ تعریف 960P قرارداد اور رات - وقت اورکت نگرانی تقریب.
12.2 ایک الٹرا ہائی ڈیفینیشن 960p پیریفرل سرویلنس کیمرہ ہے باہر نصب.
12.3 ایک RJ45 نیٹ ورک پورٹ اسکول کے مین سے تعلق کے لیے مخصوص ہے۔ نگرانی کے نظام.
12.4 ویڈیو سرویلنس سسٹم میں اسٹوریج اور میموری فنکشن ہوتا ہے، جو ایک ماہ سے زیادہ مانیٹرنگ ڈیٹا ریکارڈ کر سکتا ہے اور اس پر دیکھا جا سکتا ہے۔ کسی بھی وقت موبائل فون اور کمپیوٹر۔

13

ریموٹ مانیٹرنگ سسٹم

13.1 نمی میں سے ہر ایک کو سیٹ کریں۔ اشارے کا آلہ، درجہ حرارت محسوس کرنے والا آلہ، اور ایک آتش گیر گیس مانیٹرنگ سینسنگ ڈیوائس کابینہ کے اندر نصب ہے، جس میں ایل ای ڈی آن ہے۔ کے اندرونی ماحول کی نگرانی کے لیے سائٹ ڈیٹا ڈسپلے فنکشن کابینہ
13.2 ہر سینسنگ ڈیوائس حقیقی وقت میں کابینہ کے اندر کی نگرانی کر سکتی ہے۔ دن میں 24 گھنٹے۔ جب اشارے سیٹ حفاظتی اقدار تک پہنچ جاتے ہیں تو کنٹرول نظام ذہانت سے ضائع کرنے کے مختلف اقدامات اور الارم پر عمل کرے گا۔
13.3 جب پیرامیٹر کے اشارے مقررہ اقدار تک پہنچ جاتے ہیں تو نگرانی سسٹم صارف کو مطلع کرنے اور یاد دلانے کے لیے ایک ٹیکسٹ میسج بھیجے گا۔

14

ہنگامی فرار

14.1 ہنگامی فرار کا دروازہ کابینہ کے عقبی حصے میں اندر سے کھولا جا سکتا ہے۔ ایک ایمرجنسی لائٹنگ لیمپ اور ایک سیفٹی ایگزٹ انڈیکیٹر ایمرجنسی کے اوپر نصب ہیں۔ ہنگامی صورت حال میں اہلکاروں کے انخلاء کی سہولت کے لیے دروازے سے فرار۔

15

ایمرجنسی آئی واش اور شاور

15.1 شاور کی اونچائی ہے۔ 2100 ملی میٹر ± 20 ملی میٹر، اور آئی واش کی اونچائی 1030 ملی میٹر ± 20 ملی میٹر ہے۔
15.2 آئی واش اور شاور SU304 سٹینلیس سٹیل کا مشترکہ ڈھانچہ استعمال کرتے ہیں، جو پانی کے دباؤ کو برداشت کر سکتا ہے> 5kg/cm²۔
15.3 یہ کابینہ کے دروازے کے باہر ایک طرف نصب ہے اور اس تک پہنچا جا سکتا ہے۔ ایمرجنسی میں 5S کے اندر۔

پروڈکٹ ماڈل

پروڈکٹ کے پیرامیٹرز

GS-ZCG01

طول و عرض (m): L4W3H2.8

وولٹیج (V): 380

کل پاور (KW): 6

اندرونی والیوم (m³): 25

کل ماس (T): 5.5

ہوا کا حجم (m³/h): 3864-7728

فلٹریشن صلاحیت (m³/h): 1704

شور (dB):≤70

ٹھوس اور مائع ذخیرہ کرنے کی صلاحیت (T): مائع ذخیرہ کرنے کی گنجائش 2.88 ہے۔ ٹھوس اسٹوریج صلاحیت 3.6 ہے۔

GS-ZCG02

طول و عرض (m): L6W3H2.8

وولٹیج (V): 380

کل پاور (KW): 6

اندرونی حجم (m³): 30

کل ماس (T): 6.5

ہوا کا حجم (m³/h): 3864 - 7728

فلٹریشن صلاحیت (m³/h): 1704

شور (dB):≤70

ٹھوس اور مائع ذخیرہ کرنے کی صلاحیت (T): مائع ذخیرہ کرنے کی گنجائش 4.08، اور ٹھوس ہے۔ ذخیرہ کرنے کی گنجائش 5 ہے۔

GS-ZCG03

طول و عرض (m): L9W3H2.8

وولٹیج (V): 380

کل پاور (KW): 6

اندرونی حجم (m³): 30

کل ماس (T): 9.5

ہوا کا حجم (m³/h): 3864 - 7728

فلٹریشن صلاحیت (m³/h): 1704

شور (dB):≤70

ٹھوس اور مائع ذخیرہ کرنے کی صلاحیت (T): مائع ذخیرہ کرنے کی گنجائش 6.58، اور ٹھوس ہے۔ ذخیرہ کرنے کی گنجائش 8.4 ہے۔

GS-ZCG04

طول و عرض (m): L12W3H2.8

وولٹیج (V): 380

کل پاور (KW): 6

اندرونی حجم (m³): 60

کل ماس (T): 10.5

ہوا کا حجم (m³/h): 3864 - 7728

فلٹریشن صلاحیت (m³/h): 1704

شور (dB):≤70

ٹھوس اور مائع ذخیرہ کرنے کی صلاحیت (T): مائع ذخیرہ کرنے کی گنجائش 7.92 ہے، اور ٹھوس ذخیرہ کرنے کی گنجائش 10.5 ہے۔
